Поиск грунтовых вод методом электрозондирования и электропрофилирования.

Метод электрозондирования, его сокращенно называют ВЭЗ, позволяет определить состав и мощность пород и положение уровня грунтовых вод. Для этой цели на поверхность земли забивают четыре электрода — трубы длиной 70 — 150 см (рис. 35). К крайним электродам (А,В) подводится от батареи электрический ток, а с помощью средних (М, N) определяется на потенциометре разность потенциалов. Раздвигая электроды АВ, мы как бы углубляемся в землю, исследуя сопротивление пород по глубине. Последнее равно одной трети расстояния АВ. Этим методом в зависимости от положения крайних электродов можно провести исследование залегания грунтовых вод на глубине от 10 до 100 м.

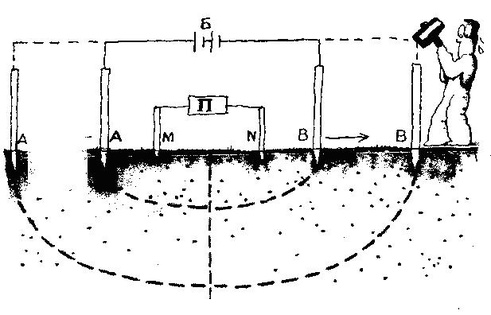

Рис. 35. Геофизики применяют для определения глубины грунтовых вод электрозондирование:
MN — неподвижные стержни, А, В — перемещаемые стержни, Б — батарея, Я — прибор для измерения

Метод электрозондирования, его сокращенно называют ВЭЗ, позволяет определить состав и мощность пород и положение уровня грунтовых вод. Для этой цели на поверхность земли забивают четыре электрода — трубы длиной 70 — 150 см (рис. 35). К крайним электродам (А,В) подводится от батареи электрический ток, а с помощью средних (М, N) определяется на потенциометре разность потенциалов. Раздвигая электроды АВ, мы как бы углубляемся в землю, исследуя сопротивление пород по глубине. Последнее равно одной трети расстояния АВ. Этим методом в зависимости от положения крайних электродов можно провести исследование залегания грунтовых вод на глубине от 10 до 100 м.
На рис. 36 показана зависимость сопротивления пород от их влажности и содержания солей. Таким образом, если мы знаем изменения его величины, то легко можно установить положение уровня грунтовых вод.
Электропрофилирование в отличие от ВЭЗ ведется без изменения соотношения между электродами ABMN. Здесь вся система электродов последовательно перемещается вперед по заданному направлению через строго определенные расстояния. Эти промежутки геофизики называют шагом установки. Электропрофилирование позволяет найти скопления подземных вод, выявить участки распространения минеральных и пресных вод и получить еще ряд других подземных данных.

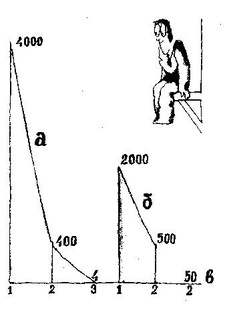

Рис. 36. Вот как меняется сопротивление пород в зависимости от состава:
а — песок, б — суглинок, в — глина; 1 — сухой, 2 — влажный пресный, 3 — влажный соленый (Единица измерения Ом.м)



В наше время специалист, вооруженный информацией о строении участка, особенностях гидрогеологического строения, геологии территории, а также геофизическими данными, делает основной шаг в поисках воды — он намечает место, где необходимо расположить буровую скважину или колодец. Этот момент очень ответственный, ведь бурение и проходка колодцев стоят дорого и требуют затрат времени и сил. Этот первый очень важный подготовительный этап носит название поиска подземных вод.
Следует отметить, что данное исследование не гарантирует стопроцентного результата в поиске воды, а лишь увеличивает процент вероятности попадания на водоносный слой до 80-90%.
